LY8100.00 重量變送器
發布日期：2018-07-23 15:16:35 訪問次數：1150
本變送器具有結構簡單，高性能A/D轉換，功能齊全，應用廣泛等特點。它適用于一般工業用途的料斗秤、臺秤、天車秤、吊秤、拉壓力試驗機等所有電阻應變式測力與稱重傳感器的場所。
產品特點：
(1)高性能A/D轉換◆高速采樣速率：100次秒
◆內部AD值：260000
◆高分辨率：1/50000
◆高靈敏度：0.25uV/d
(2)數字量程標定功能
◆無載荷時，通過輸入傳感器的靈敏度和量程標定傳感器的額定輸出
◆萬一發生故障，不必做實負荷標定也可更換變送器或傳感器
◆應用于某些不具備實物標定或者使用實物標定比較困難的場所
(3)多種測試功能
◆上電時，變送器自診斷功能
◆變送器能自動識別各種選配件，例如RS232通訊板、模擬量輸出板、并自動添加選配件測試功能和選配件菜單
◆能顯示當前信號電壓（毫伏值）
(4)參數保存功能
◆使變送器參數恢復至出廠設置
◆使變送器參數恢復至以前保存的值
(5)模擬量自定義功能
◆提高了模擬量輸出的精度
◆解決了顯示重量為負值而模擬量無法輸出的問題
(6)外觀小巧
◆ 35mm導軌安裝或面板安裝
技術參數：
電源供應
直流18~36V，約8W（可選）
適用環境
溫度：-10~45℃；濕度：10%~95%
安裝方式
面板嵌入式，開孔尺寸：92×45
導軌安裝式：35mm標準導軌
重量
約0.65Kg
顯示元件
6位7段高亮度紅色LED數碼管
LED顯示
采用毛重和凈重切換方式
顯示量程范圍
顯示范圍300-50000
顯示分度間距
分度值1、2、5、10、20、50可選
小數點位置
可選十位、百位、千位、萬位
超載顯示
0.L
負數顯示
左邊數碼管前面加“-”號
指示燈
共6個
適用的傳感器類型
適用于所以電阻應變式測量與稱重傳感器
傳感器激勵電壓
DC10V±5%，電流150mA
可接4支350Ω的傳感器
靈敏度
0.25uV/d
零點調整范圍
-30.5mV~30.5mV
溫度系數
≤（讀數的0.0008%+0.3d）/℃
量程穩定性
讀數的±8ppm/K
非線性誤差
≤0.005%F.S
測量電壓范圍
-30.5mV~30.5mV
內部分辨率
1/260000
顯示分辨率
1/50000
采樣速率
100次/秒
采樣方法
Delta-Sigma方法
開關輸入接口
2個，功能可自定義
無電壓觸點或NPN三極管輸入（內部光電隔離）
耐壓：500VDC（1分鐘）
開關輸出接口
2個，輸出邏輯可自定義
NPN三極管輸入（內部光電隔離）
外接電壓：DC12~24V，電流300mA
選配件
OP1：模擬量輸出4-20mA
OP2：模擬量輸出0-5V
OP3：模擬量輸出0-10V
OP4：RS232通訊板
OP5：RS485通訊板

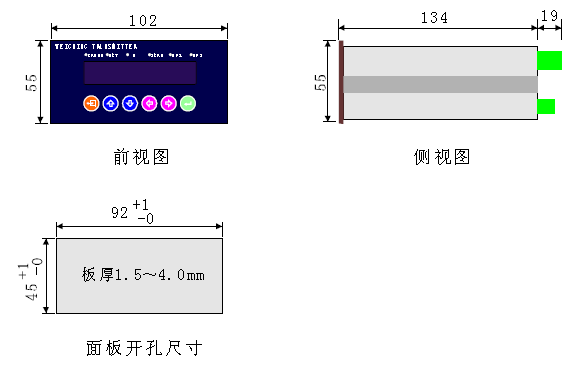

外形及開孔尺寸圖（單位：mm）：
