LY8100B 稱重顯示控制器
發布日期：2018-07-23 15:36:29 訪問次數：1099
LY8100B稱重顯示控制器是針對自動定量包裝秤行業而專門開發的一款稱重顯示控制儀表。廣泛應用于建筑建材、化工原料、糧食飼料、電力環保、機械制造、冶金等需要自動定量包裝的場所。
產品特點：
1、硬件特點：
u 10V驅動電壓，可驅動 4 個350歐姆的模擬式傳感器
u 高精度、高分辨率Σ-Δ型A/D轉換，內部A/D轉換速率大于300次/秒
u 2個高亮白色LED顯示器：可分別顯示實際稱重值、累計重量及累計次數等信息
u 17個鍵盤，包括數字和功能鍵
u 顯示分度為1,000～50,000d可選，分度值：0.0001～5可選
u 標配2個串口 (RS232/RS485，數據格式為連續/命令可選)
u 實時時鐘電路，帶斷電保護
u 帶光電隔離的I/O接口：8入/12出
u 全球通用電源，從87VAC～264VAC
u 全金屬結構，前面板防護等級為IP65
u 使用高可靠性和方便現場聯線的接插件
u 可隨時通過RS-232對內部的軟件進行升級或更新
u 采用SMT技術，高可靠性及穩定性和產品一致性
2、軟件特點
u 高速軟件濾波模型，提高包裝速度和精度
u 內置多種固定包裝模式，無須PLC支持可直接驅動繼電器完成功能
u 可進行一般的定值包裝、帶拍打振實包裝、散糧秤等功能
u 可存儲10種配方，每個配方有 8 位累計重量值和5位累計包數值
u 可預置累計重量值或包數值，數據帶斷電保護
u 支持MODBUS通訊協議，可以和上位機進行數據交換和狀態傳遞
u 自動零位跟追蹤
u 13個時間延時設定功能
u 提前量（落差值）自動修正功能
u 動態檢測功能
u 人性化的操作、設定，簡單方便，多種快捷鍵方便設置定量參數值
u 獨特的防震動和抗干擾濾波技術，可防止由于秤體的振動和變頻器干擾帶來的誤差
u 可單獨保存調試所用參數及調試參數的恢復
技術參數：
|
電源供應 |
87V～264V (AC)開關電源，頻率為48Hz～62Hz，約8W(可選) |
|
適用環境 |
使用溫度為：-10℃～+40℃，濕度為10％～95％，不冷凝 |
|
安裝方式 |
控制器的外殼為鋁合金拉伸件，前面板為不繡鋼，符合IP65要求 |
|
重量 |
約2.0Kg |
|
顯示器和鍵盤 |
顯示器為2個高亮白色LED顯示器。鍵盤為17個薄膜輕觸按鍵。 |
|
顯示量程范圍 |
顯示范圍1000-50000 |
|
顯示分度間距 |
分度值0.0001～5可選 |
|
小數點位置 |
可選十位、百位、千位、萬位 |
|
超載顯示 |
┌────┐ |
|
欠載顯示 |
└────┘ |
|
負數顯示 |
左邊數碼管前面加“-”號 |
|
指示燈 |
共12個 |
|
適用的傳感器類型 |
適用于所以電阻應變式測量與稱重傳感器 |
|
傳感器激勵電壓 |
+10VDC，可驅動4只350Ω的模擬式傳感器 |
|
靈敏度 |
0.25uV/d |
|
輸入信號范圍 |
(3～30)mV |
|
零點信號范圍 |
(0～30)mV |
|
溫度系數 |
≤(讀數的0.0008%+0.3d)/℃ |
|
量程穩定性 |
讀數的±8ppm/K |
|
非線性誤差 |
≤0.005%F.S |
|
內部分辨率 |
1/260000 |
|
顯示分辨率 |
1/50000 |
|
采樣速率 |
300次/秒 |
|
采樣方法 |
Delta-Sigma方法 |
|
開關輸入接口 |
帶光電隔離輸出8個 |
|
開關輸出接口 |
4個標配8個擴展，共計12個。
外接電壓：DC12~24V，電流200mA |

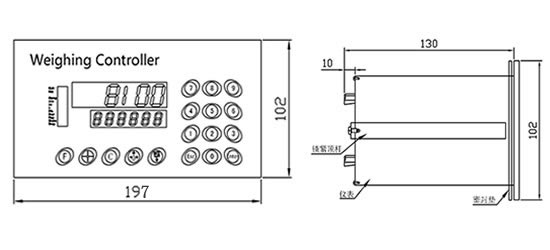

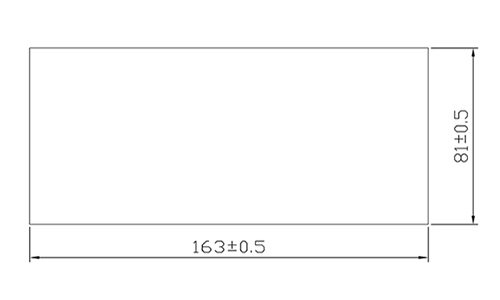

外形及開孔尺寸圖：
