LY-LB1000系列射頻導納料位開關
發布日期:2018-07-23 15:57:55 訪問次數:1030
導納式料位開關是從我們已有的電容式料位開關改進的方案。由于高粘度的介質粘附在電容式料位開關的探頭上而產生虛假報警,為了消除這一現象,在有并效部分和接地部分之間增加一個特殊物質作為一個絕緣電極。如圖所示,探頭常常有遭到介質粘附在其上的現象,因此引起一個電容,并且在這三部分上產生電阻。因?yàn)橛行Р糠趾头雷o(hù)部分的電磁場是一個圓形,在電極之間沒有電流通過介質。導納料位開關利用這一原理,在有效部分和接地部分增加保護部分,來屏蔽導納電流,從介質的有效部分和接地部分到達罐壁。雖然在保護部分和有效部分之間有少量的導納電流,電路不會考慮這個電流值。由于有保護部分,只有有效部和罐壁之間的改變的導納電流被電流檢測到。因此,僅當探頭和介質連接,就會有一個準確的信號。信號的精確度與介質的介電常數成適當?shù)谋壤?,和它的電阻值成反比。這個信號很容易被電路檢測到,并且有一個輸出控制信號。因此,這類特殊電極類型結構能夠檢測不同成分的介質,也不會受到覆蓋其上的粘稠介質的影響。
產品特點:
u被覆蓋上物質后,不會受影響。
u易安裝。
u穩定性好,不受溫度影響。
u0-90秒時間延遲功能。
u防護等級:IP65。
uDPDT/5A輸出。
u溫度:550℃
u高/低失效模式可選。
u應用于液體、糖漿、固體、晶粒、和界面檢測。
應用領域:
粉料倉、水井、水池、藥桶、酸堿桶等各種液體、粉體、顆粒的料位檢測、控制及界面檢測
產品尺寸圖:

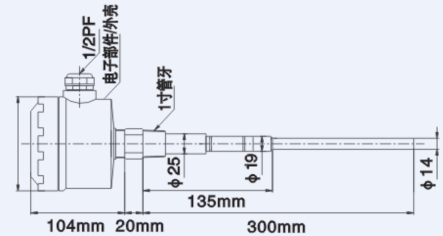

標準型

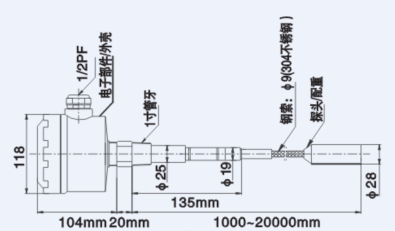

鋼索型

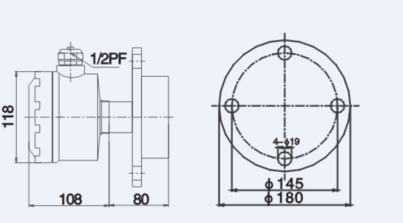

平板型

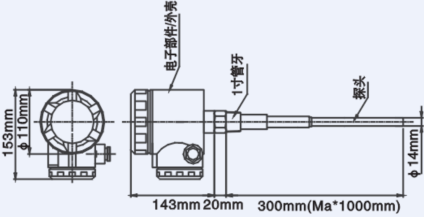

防爆標準型

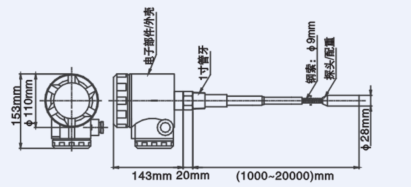

防爆鋼索型
技術參數:
接線盒 |
鋁合金感應棒接線 |
材質 |
SUS304 |
絕緣材質 |
PVDF、PFA、PTEE、陶瓷 |
工作溫度 |
-10℃~+120℃(+230℃、+550℃) |
接續規格 |
1"PT |
供電電源 |
DC24V AC110/220V 50/60Hz |
消耗功率 |
2.3W |
靈敏度范圍 |
≤<0.5pf |
輸出接點 |
SPDT或DPDT 5A/AC250V |
延時設定 |
1~10秒 |
出線口 |
M16*1.5 |
